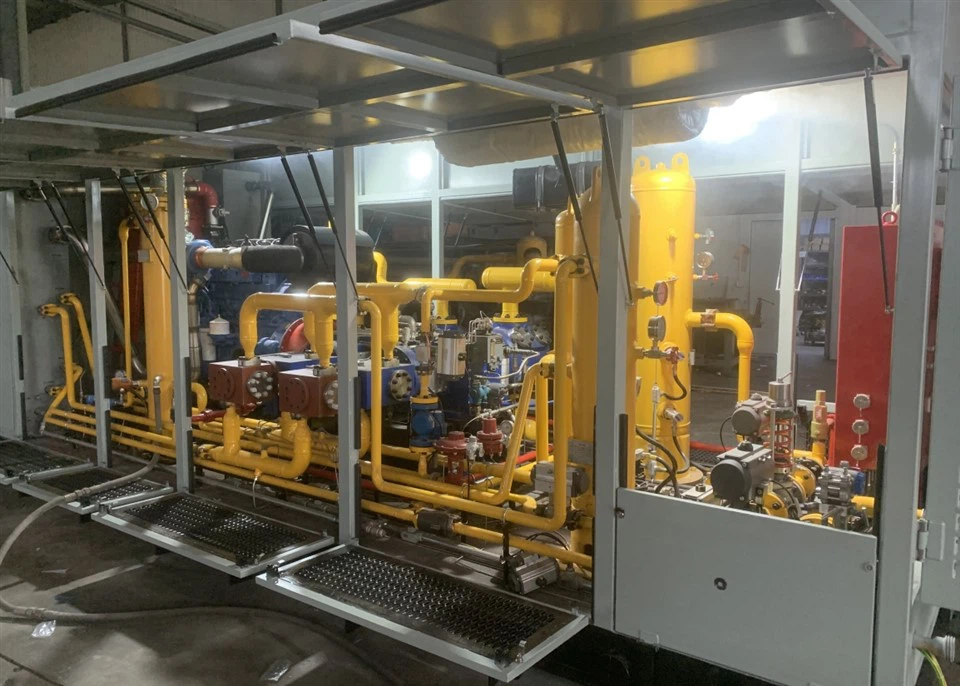

공기 드릴링용 부스팅 장치

장비개요

이 장비는 주로 공기 드릴 작업 중 공기 압력을 높여 공기 드릴 작업을 용이하게 하는 데 사용됩니다. 전체 장비 세트는 박스형 구조의 통합 모듈식 조립을 채택하고 디젤 엔진을 어셈블리의 동력 장치로 설치합니다. GYG4H 압축 장치가 장착되어 있으며 기기 제어 시스템이 중앙에 위치하여 로컬 제어가 가능합니다. 이 시스템은 단위 속도, 압력, 온도와 같은 매개변수를 보호하고 제어합니다. 선택적으로 사용자 요구 사항에 따라 원격 모니터링을 위한 데이터 전송 인터페이스를 장착하여 현장 중앙 집중식 모니터링을 용이하게 할 수 있습니다.

전체 유닛 기본 구성의 주요 특징

1) 구동 엔진은 Cummins KTA19 디젤 엔진을 채택하며 최대 출력은 469kW@1500rpm이고 연속 출력은 400kW @1500rpm입니다.

2) 압축 장치는 2단 또는 3-단 압축 및 수동 전환 기능을 갖춘 GYG4H 고속 왕복 피스톤 압축기를 사용합니다.

3) 고무 유연한 커플 링 (안전 보호 커버 포함).

4)공정가스 냉각(3세트), 압축기 윤활유(1세트), 엔진자켓수(1세트), 인터쿨러 공기(1세트)를 냉각하기 위한 복합 권선형 핀형 공기냉각기입니다.

5) 자동 로딩, 언 로딩 및 안전한 배기를위한 전기 제어 공압 밸브가 장착되어 있습니다.

6) 컨트롤러는 컬러 데이터 디스플레이와 작동 터치 스크린을 갖춘 Siemens Smart-200 PLC 컨트롤러를 사용합니다. 필요에 따라 중앙 제어실에 작동 매개변수를 업로드하기 위한 데이터 전송 인터페이스가 함께 제공됩니다.

7) 전체 유닛은 방풍, 비 보호, 단열 등의 기능을 갖춘 보호 커버로 둘러싸여 있습니다.

8) 장비에는 원격 모듈이 장착되어 있어 모바일 앱을 통해 실시간 및 과거 데이터를 볼 수 있습니다.

사용 지침

공정 적용:에어 드릴링

설치 방법: 일체형 모듈식 조립, 박스형 구조로 평평한 표면에 배치되며 기초 없이 설치 및 작동이 가능합니다.

작동 환경: 최소 주변 온도: -45도

현장에서 요구되는 공공 엔지니어링 조건:

전원 공급 장치: 380V/50Hz(변동 범위 ±10%), 3상 5선 시스템, 장치의 전기 히트 트레이싱 전원 공급 장치용. 계기 공기: 주변 온도보다 낮은 이슬점으로 6~8bar(오일, 물, 먼지가 없음)를 제공합니다.

공정 가스 조성(mol%): 100%, 공기.

기술 사양

터보차저 유닛 생산 및 적용 이미지
